Bản vẽ tủ bếp giúp gia chủ hình dung rõ bố cục, kích thước và kiểu dáng của tủ bếp trước khi chốt hợp đồng và đưa vào sản xuất. Đồng thời giúp dễ lựa chọn mẫu phù hợp và hạn chế những thay đổi phát sinh trong quá trình thi công. Dưới đây là các loại bản vẽ tủ bếp cùng những mẫu bản vẽ tiêu chuẩn phổ biến được ứng dụng nhiều trong nhà phố, căn hộ và biệt thự hiện nay.

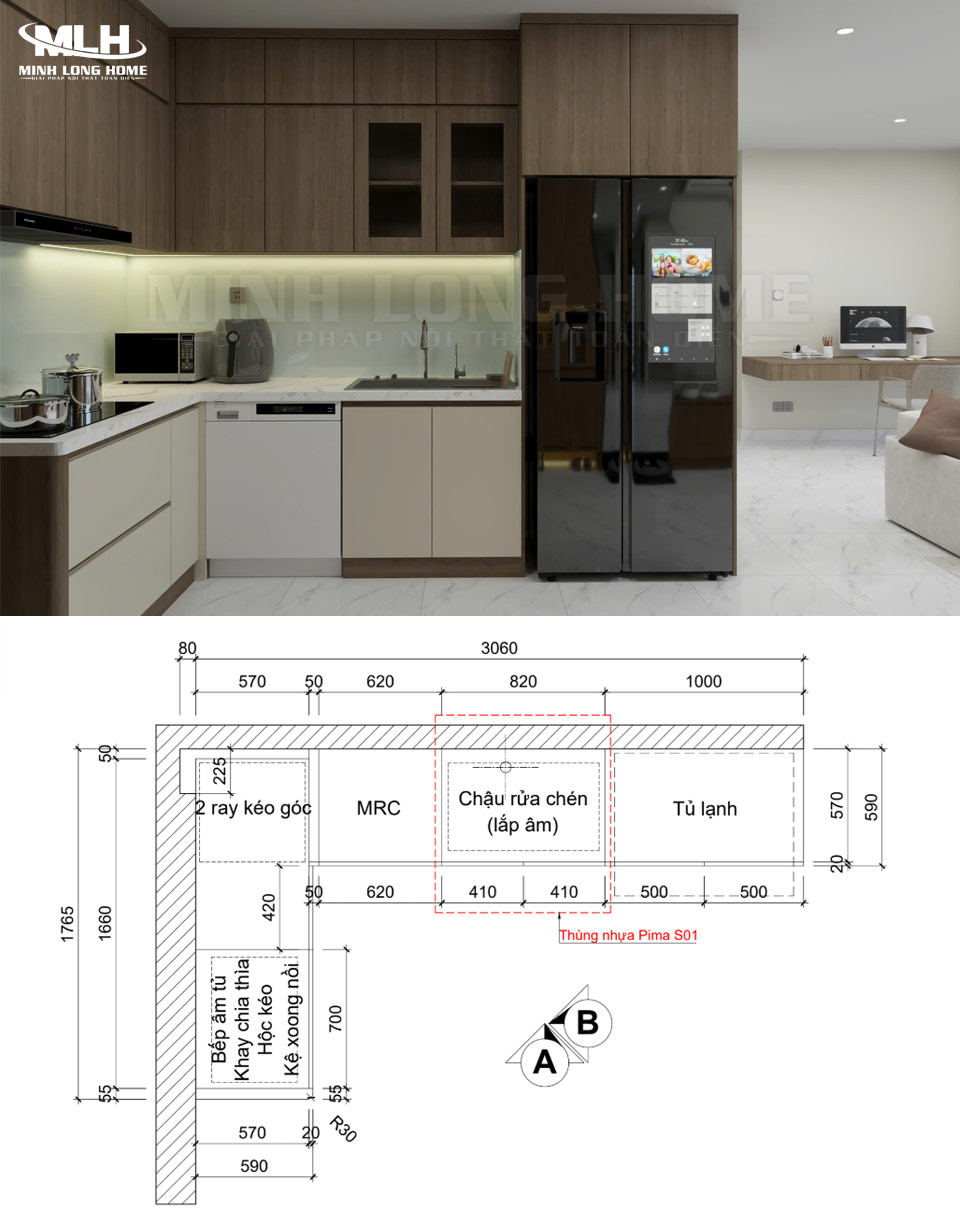

Bản vẽ tủ bếp là gì?

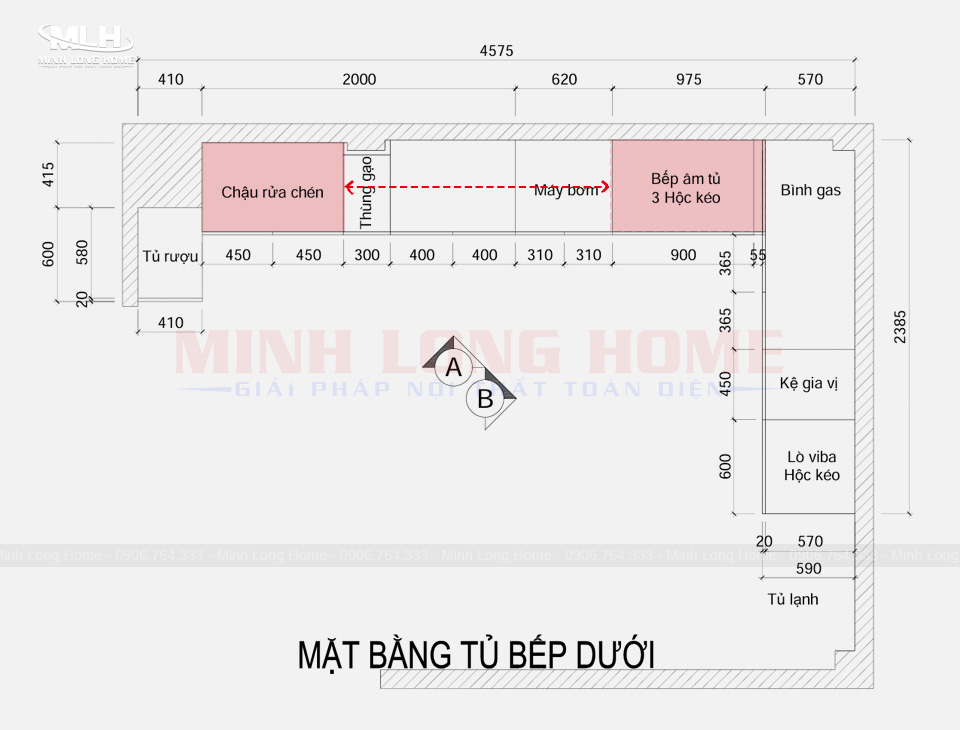

Bản vẽ tủ bếp là bản vẽ thiết kế thể hiện cách bố trí hệ tủ bếp, kích thước chi tiết, vị trí lắp đặt phụ kiện, thiết bị và mô phỏng toàn bộ không gian bếp sau khi hoàn thiện tủ bếp. Bản vẽ tủ bếp thường bao gồm bản vẽ mặt bằng bố trí, bản vẽ 2D thể hiện kích thước và phối cảnh 3D mô phỏng không gian thực tế.

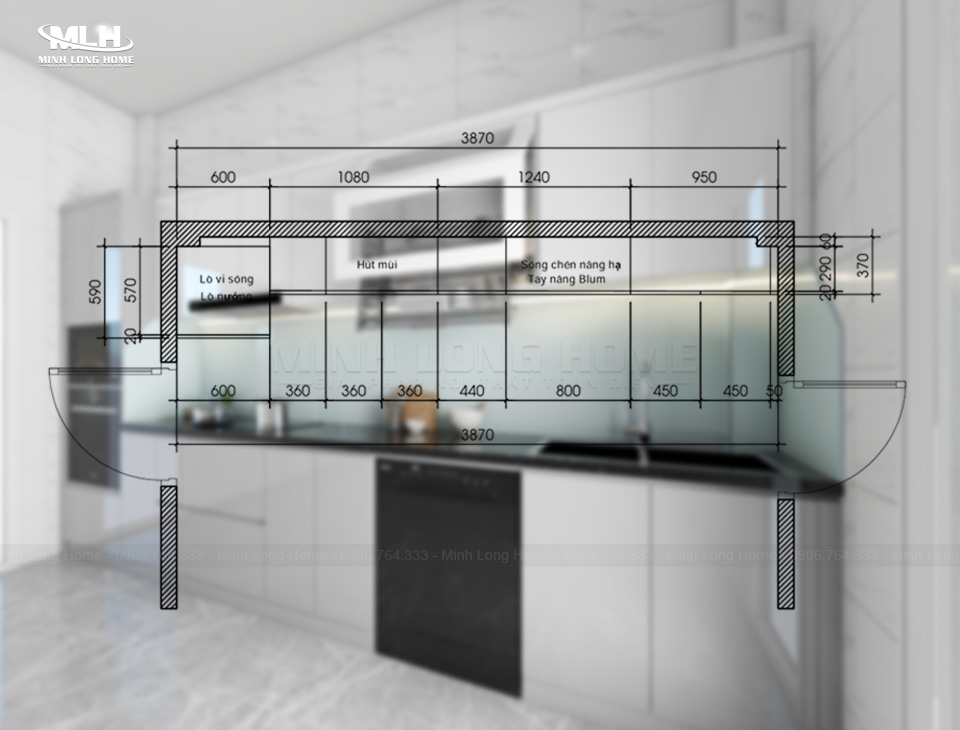

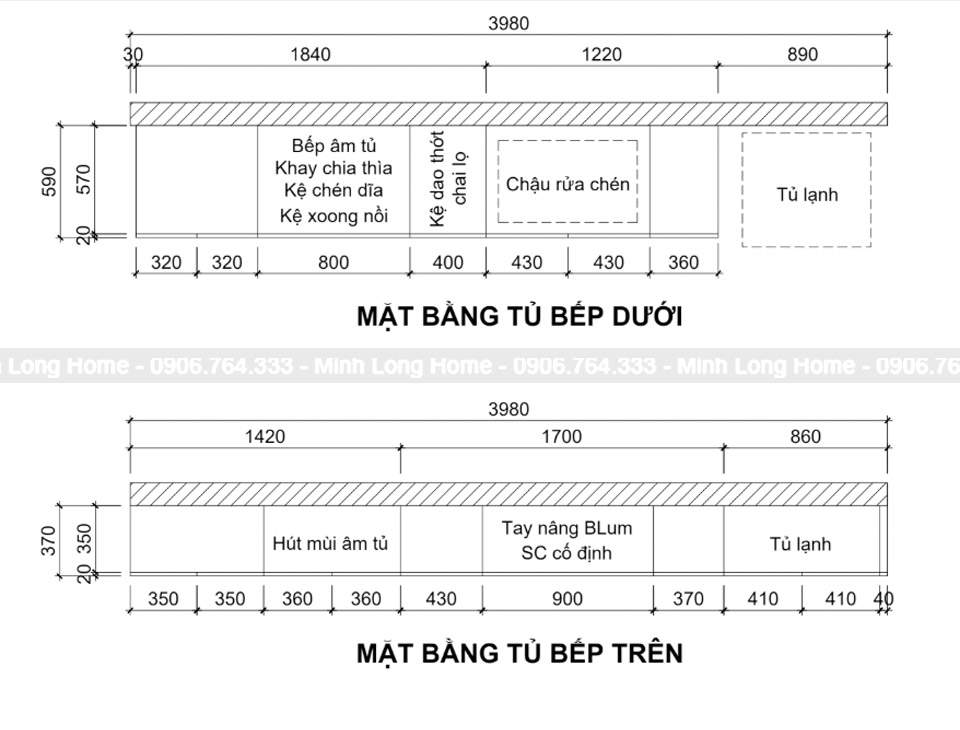

Bản vẽ tủ bếp 2D
Bản vẽ tủ bếp 2D là bản vẽ kỹ thuật thể hiện kích thước và thông số kỹ thuật của tủ bếp. Đây là loại bản vẽ bắt buộc trong quá trình thiết kế và sản xuất tủ bếp, giúp đảm bảo quy trình cắt ván, lắp ráp và thi công đúng chuẩn xác.
Thông qua bản vẽ 2D, người xem có thể biết được:
- Kích thước tổng thể của tủ bếp.
- Khoảng cách giữa tủ trên và tủ dưới.
- Vị trí đặt bếp nấu, chậu rửa, máy hút mùi, tủ lạnh và các thiết bị khác.
- Kích thước từng ngăn kéo, cánh tủ hoặc phụ kiện đi kèm.

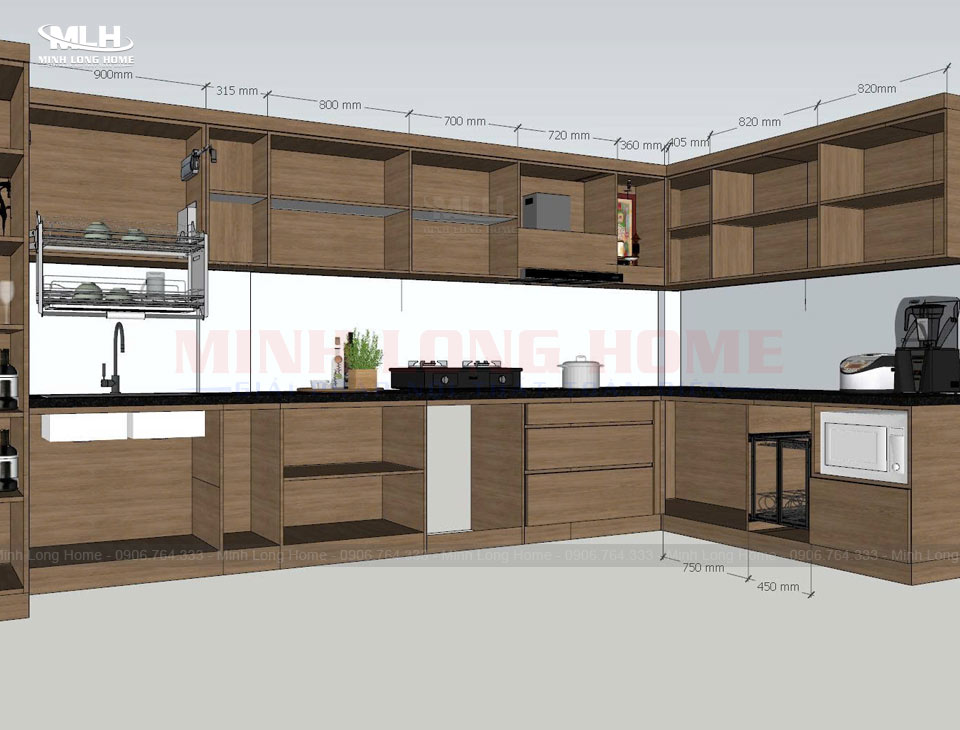

Bản vẽ phối cảnh 3D
Bản vẽ phối cảnh 3D mô phỏng trực quan hình ảnh tủ bếp và không gian đặt tủ bếp sau khi hoàn thiện. Bản vẽ giúp gia chủ hình dung tủ bếp thực tế, đảm bảo tủ bếp có thẩm mỹ và bố trí đúng nhu cầu. Đồng thời có thể thay đổi màu sắc, vật liệu và công năng (phụ kiện, thiết bị bếp) trước khi đưa vào sản xuất.
Thông qua bản vẽ 3D, gia chủ có thể dễ dàng hình dung:
- Kiểu dáng tổng thể của bộ tủ bếp và cách bố trí.
- Màu sắc và vật liệu.
- Hiệu ứng bề mặt vật liệu như Acrylic bóng gương hay Melamine, Laminate mờ nhám.
- Tỷ lệ giữa tủ bếp với không gian phòng bếp.
Vì sao cần có bản vẽ tủ bếp?
Đối với khách hàng làm tủ bếp
Bản vẽ tủ bếp cần có để gia chủ hình dung tủ bếp trước khi thi công, có thể đánh giá thiết kế và tham gia điều chỉnh để đảm bảo tủ bếp được thiết kế đúng nhu cầu sử dụng. Đây là căn cứ để đối chiếu với tủ bếp thực tế, có thể kiểm tra kích thước, bố cục, màu sắc và các hạng mục đã thống nhất từ đầu.
Đối với đơn vị thiết kế thi công tủ bếp
Bản vẽ tủ bếp đảm bảo cho quy trình sản xuất và lắp đặt diễn ra thuận lợi và chuẩn xác, đảm bảo tính thẩm mỹ khi lắp ráp, đồng thời hạn chế tối đa tình trạng sai lệch hay chỉnh sửa về sau.
6 mẫu bản vẽ tủ bếp tiêu chuẩn phổ biến hiện nay
Dưới đây là 6 mẫu bản vẽ tủ bếp tiêu chuẩn phổ biến như bản vẽ tủ bếp chữ i, chữ l, chữ u và tủ bếp có quầy bar, tủ bếp có bàn đảo. Tham khảo để lựa chọn phương án phù hợp với diện tích mặt bằng và nhu cầu sử dụng của bạn nhé!

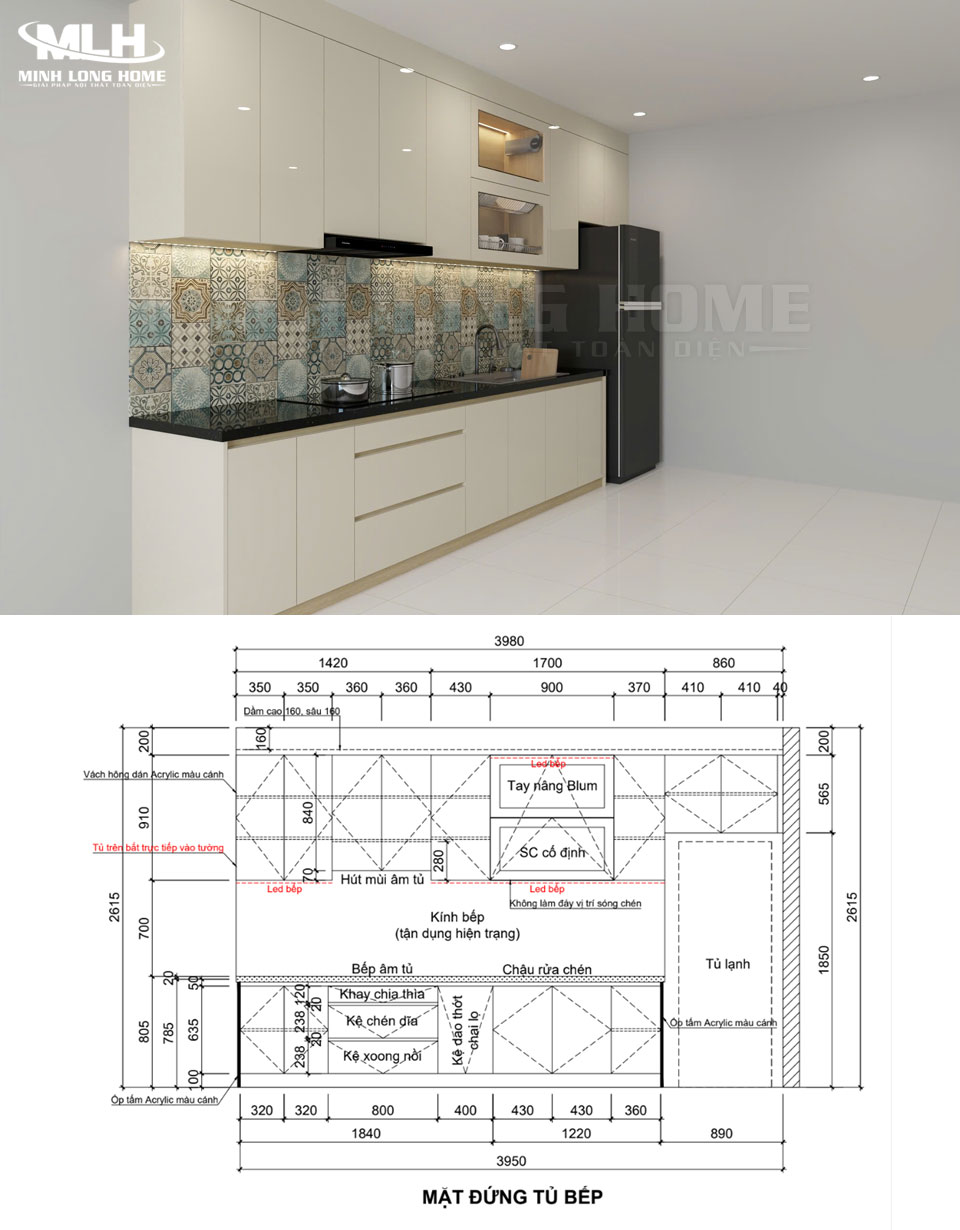

Bản vẽ tủ bếp chữ i
Bản vẽ tủ bếp chữ i bố trí các khu vực chậu rửa, bếp nấu và tủ lạnh theo một hàng thẳng, trên một mặt tường duy nhất. Thiết kế này giúp tối ưu không gian bếp rộng rãi, mang lại vẻ đẹp tối giản và sự gọn gàng.

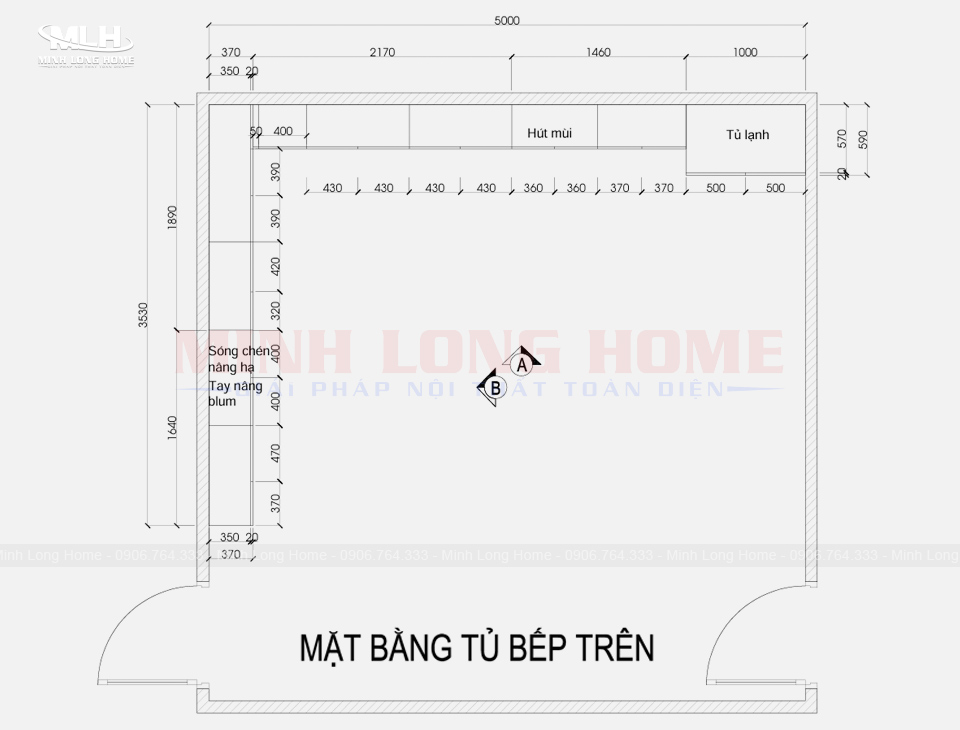

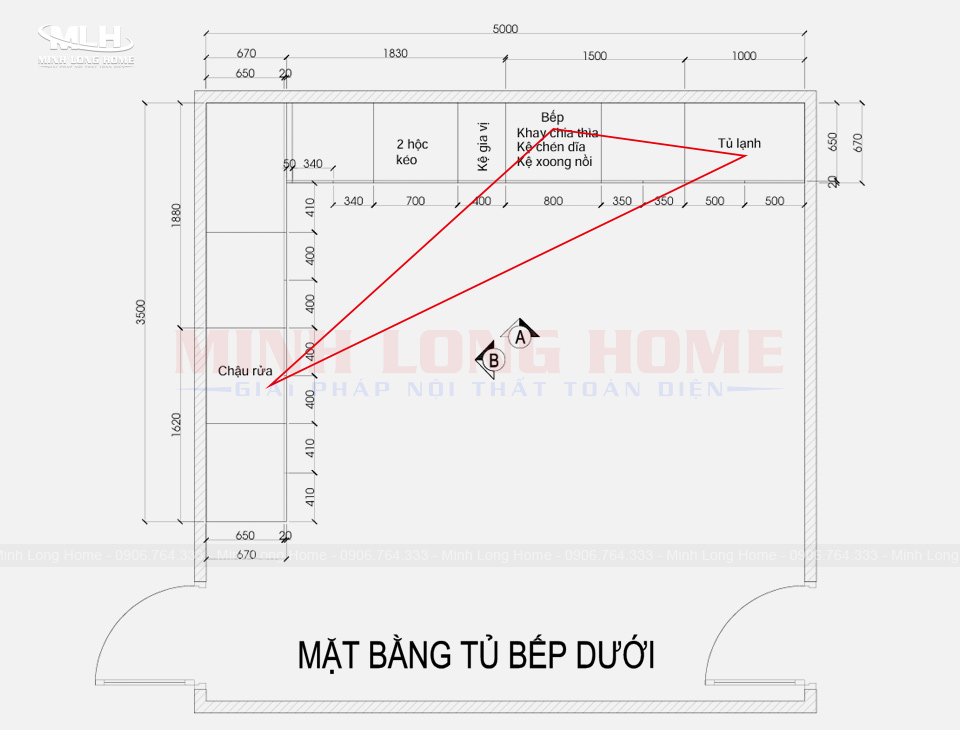

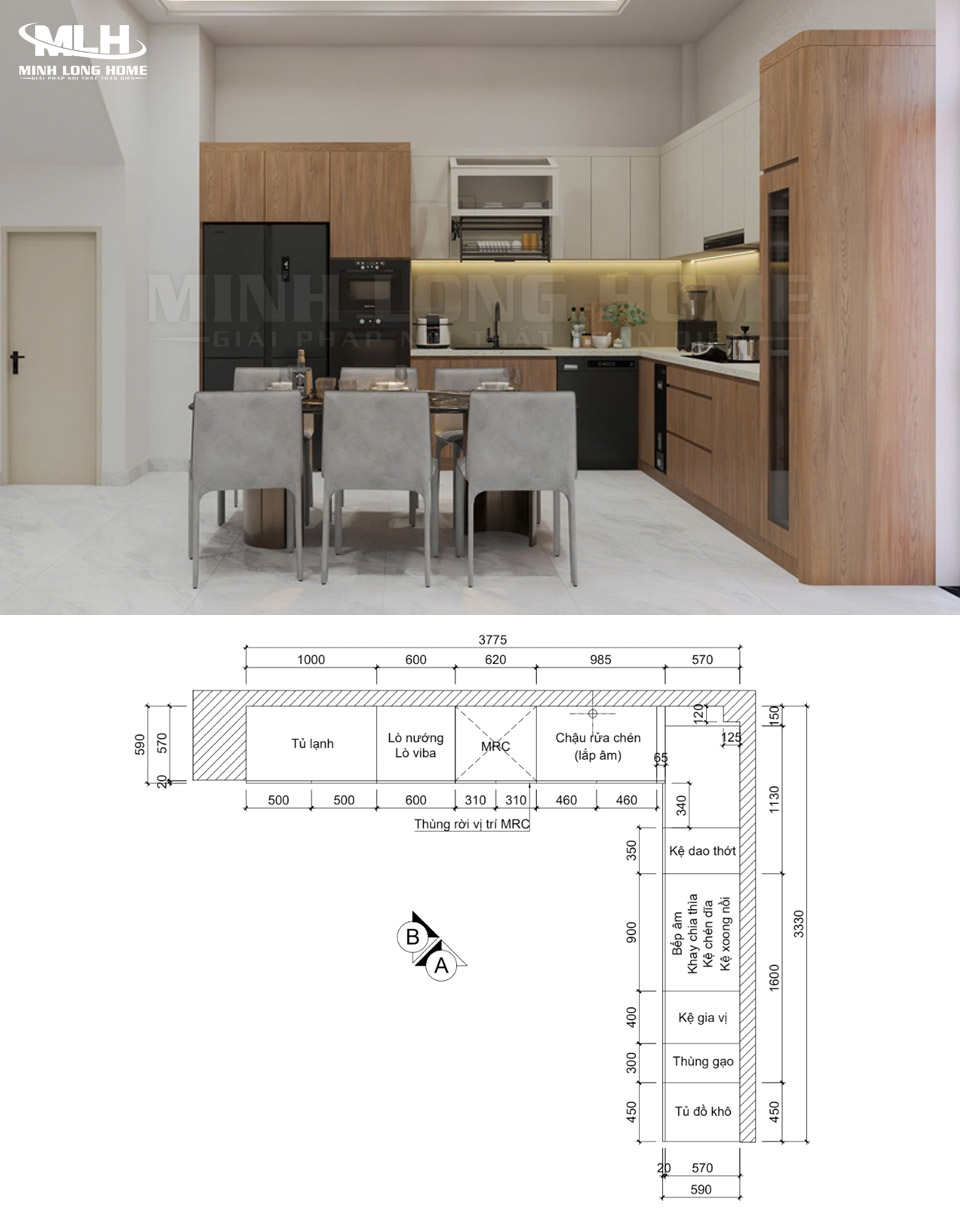

Bản vẽ tủ bếp chữ L
Tủ bếp chữ L tận dụng tối đa góc bếp để thiết kế tủ theo hai cạnh tường vuông góc. Thiết kế này được lựa chọn phổ biến vì phù hợp với đa số không gian bếp, tăng không gian lưu trữ cho tủ bếp và tạo ra tam giác bếp hiệu quả.
| Xem thêm Bản vẽ tủ bếp chữ L

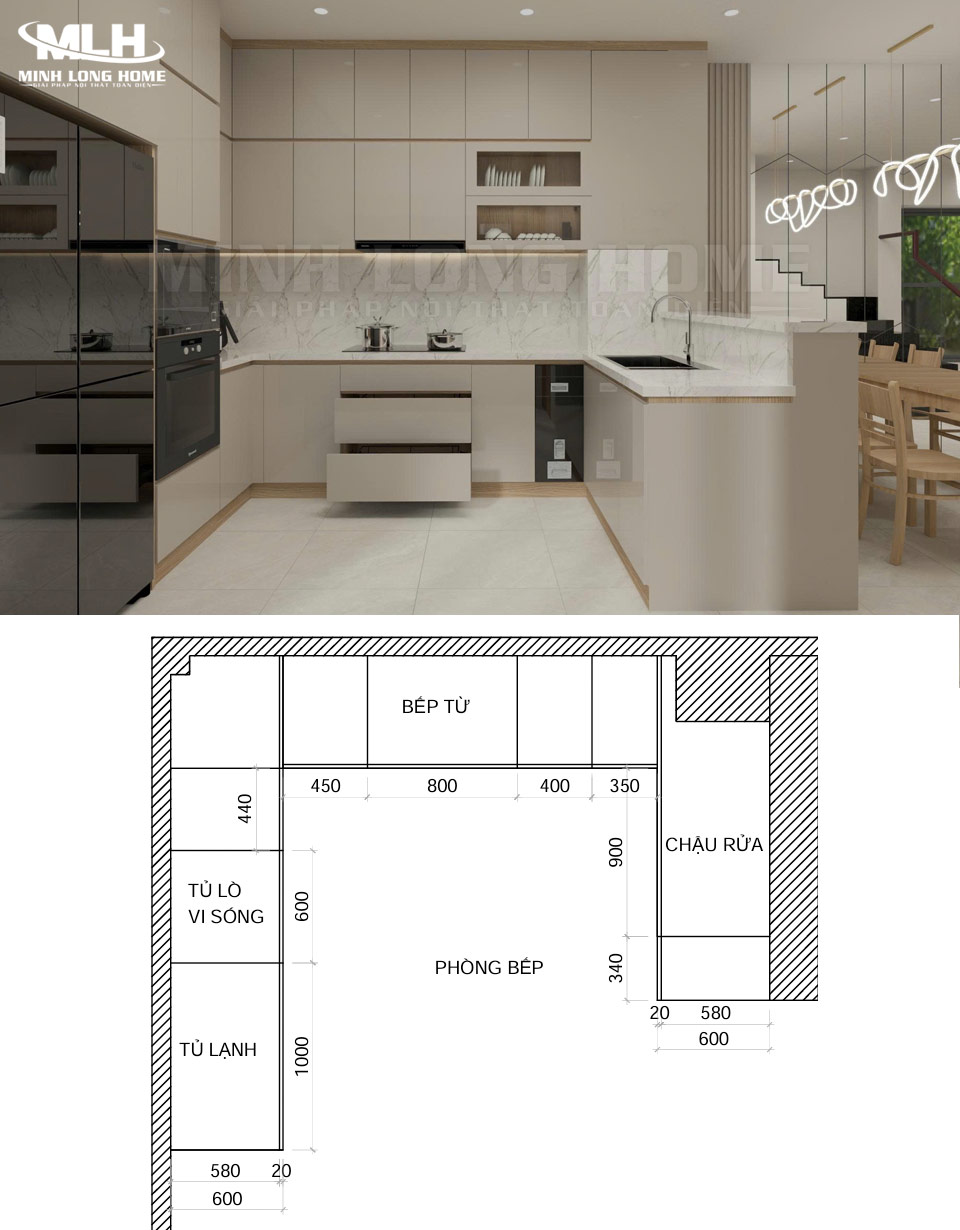

Bản vẽ tủ bếp chữ U
Bản vẽ tủ bếp chữ U thiết kế hệ tủ bao quanh ba mặt, phân chia rõ ràng khu vực rửa, nấu ăn, sơ chế, tạo nên không khép kín, tăng diện tích lưu trữ của bếp, nhưng chỉ phù hợp với những căn bếp rộng.

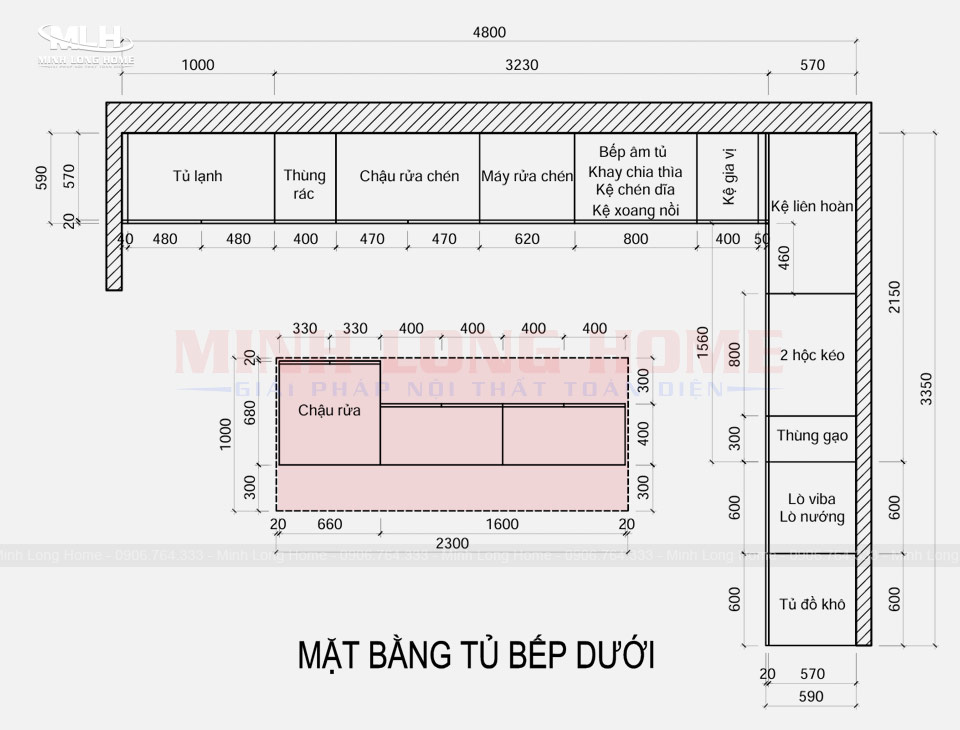

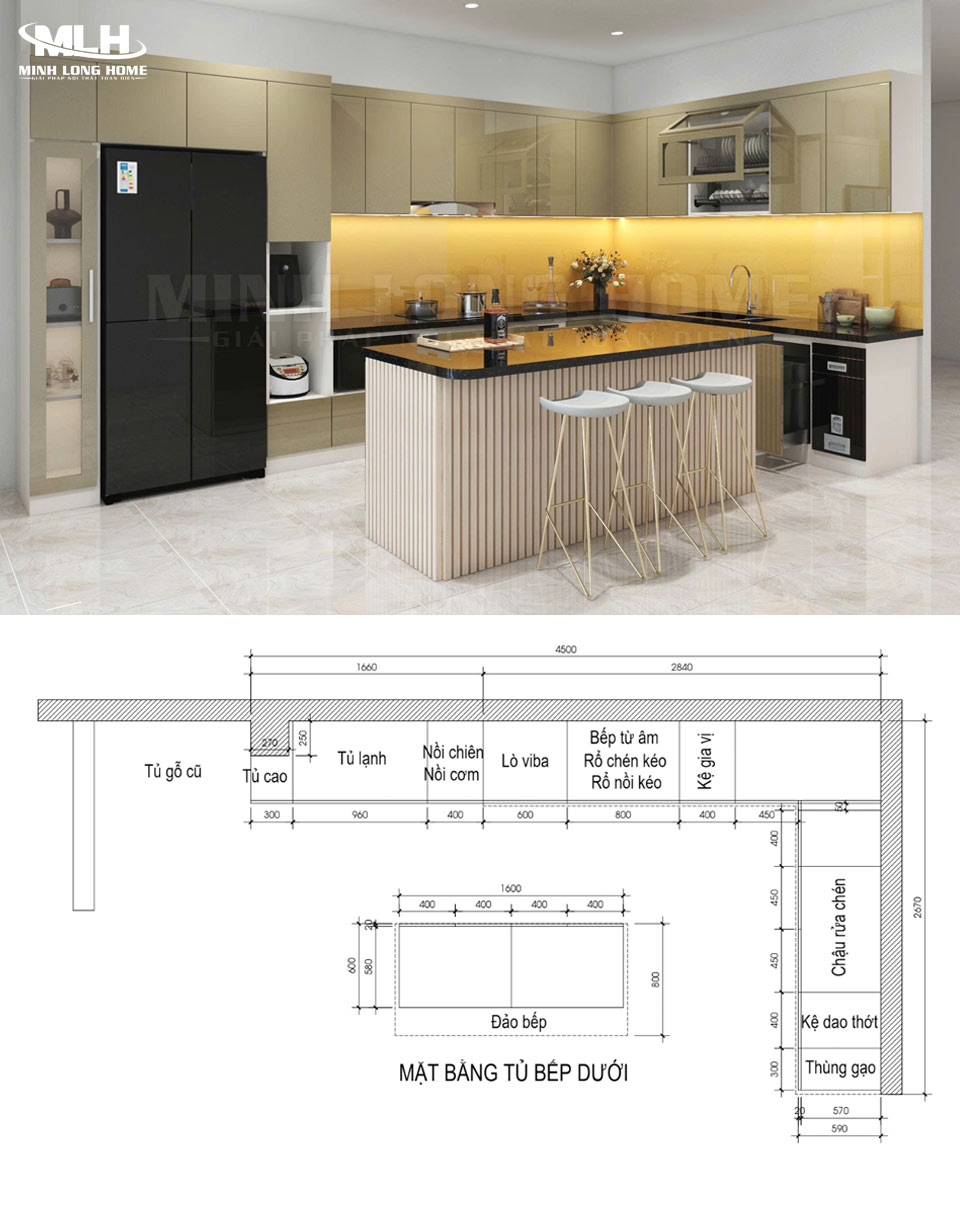

Bản vẽ tủ bếp có bàn đảo
Bản vẽ tủ bếp có bàn đảo bổ sung thêm khối bàn đảo độc lập giữa bếp, nơi sơ chế và làm bàn ăn nhanh. Bàn đảo có thể kết hơp với tủ bếp chữ i, chữ l, chữ u tùy diện tích và sở thích, nhưng cần chú ý khoảng cách giữa tủ bếp và đảo bếp cần khoảng 90cm đến 120cm để đảm bảo lối đi thông thoáng, thuận tiện khi di chuyển.

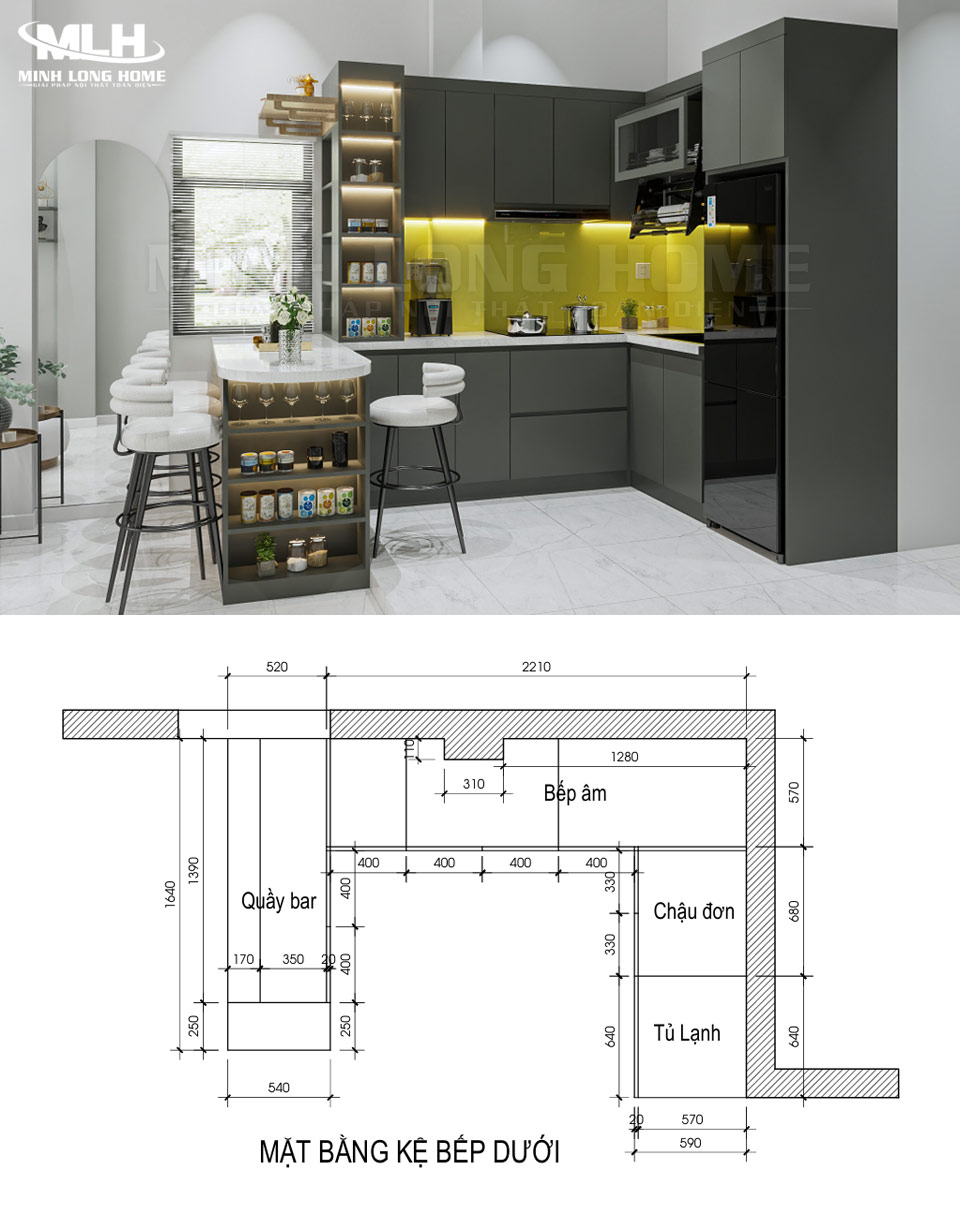

Bản vẽ tủ bếp có quầy bar
Bản vẽ tủ bếp có quầy bar là thiết kế kết hợp quầy bar vào hệ tủ bếp, được thiết kế liền kề với tủ bếp để làm nơi pha chế, thưởng thức đồ uống hoặc làm bàn ăn nhẹ. Thiết kế này có tính tối ưu cao cho tiện ích, biến căn bếp trở thành nơi thư giãn cho gia đình và là nơi để tiếp khách thân mật, sang trọng.

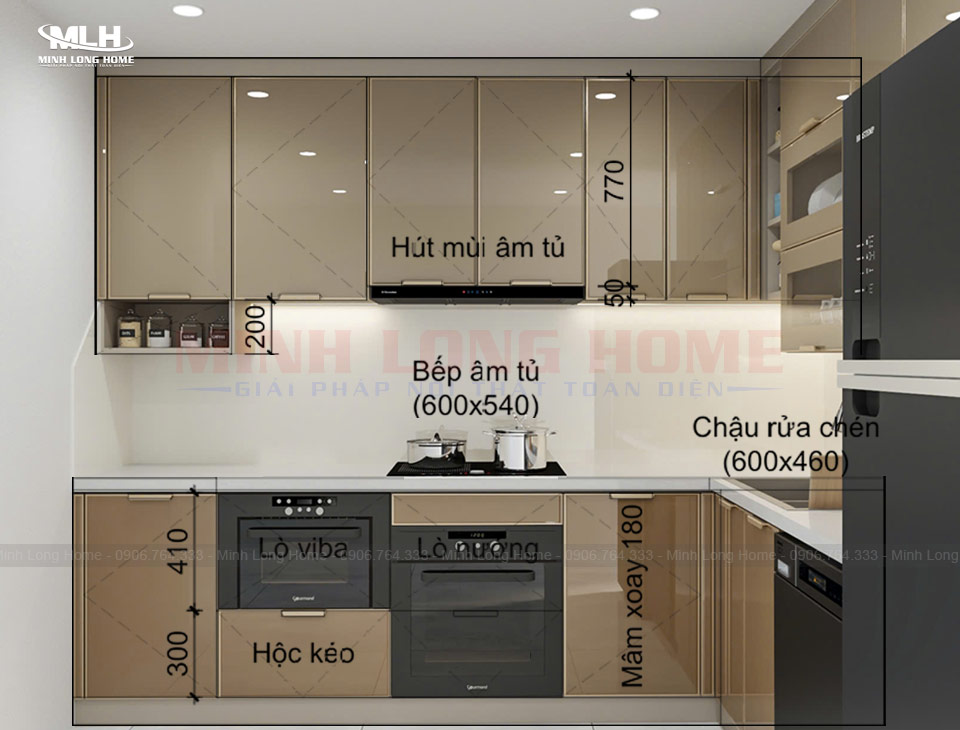

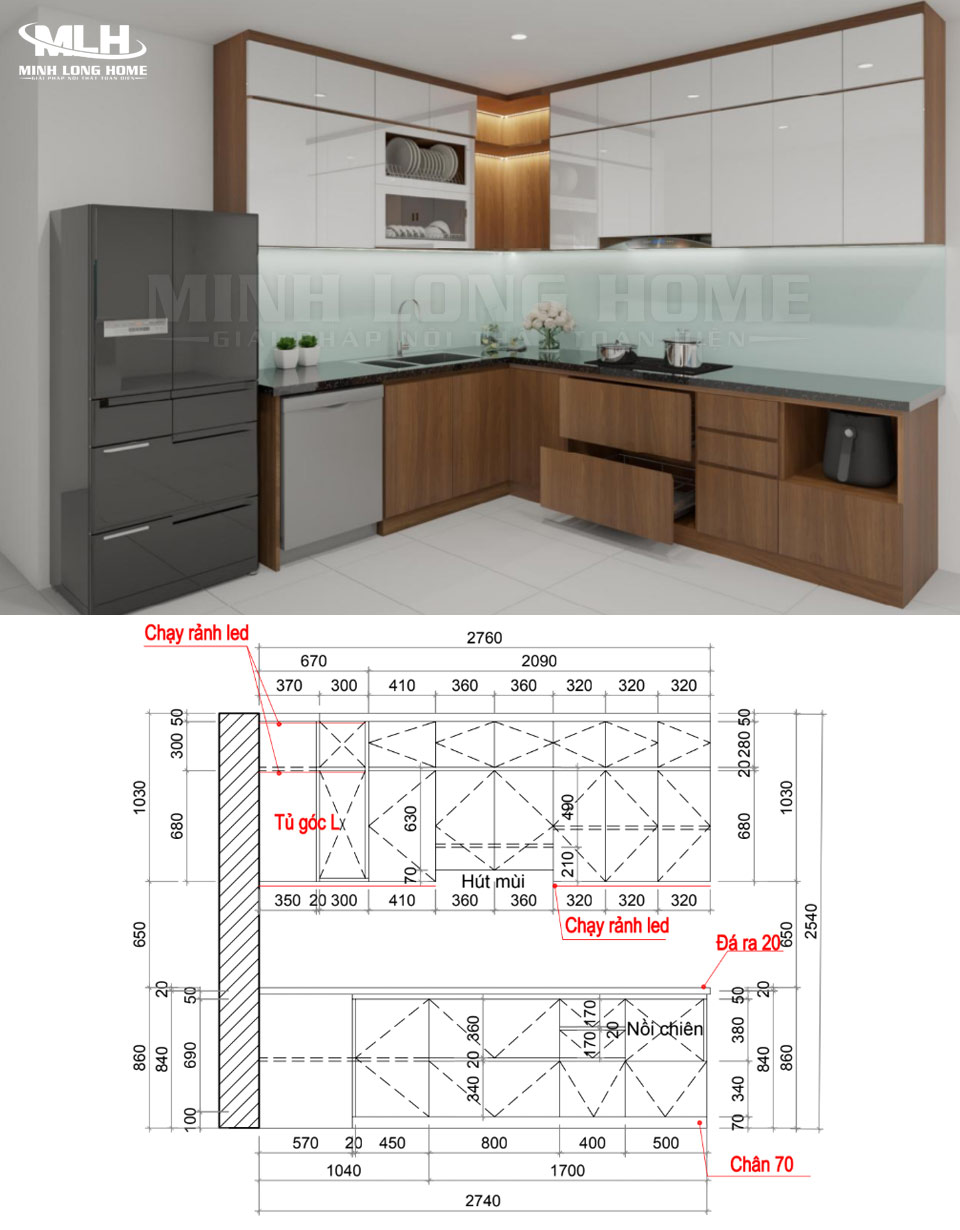

Bản vẽ tủ bếp kịch trần
Bản vẽ tủ bếp kịch trần là thiết kế có hệ tủ trên sát trần nhằm tận dụng tối đa chiều cao không gian. Đây là giải pháp được nhiều gia đình lựa chọn để tăng diện tích lưu trữ, tăng tính thẩm mỹ, hạn chế bám bụi trên nóc tủ và tạo cảm giác liền mạch cho tổng thể căn bếp. Tủ trên kịch trần sẽ được chia thành hai tầng hoặc sử dụng cánh tủ liền mạch.
| Tham khảo Cách chọn tủ bếp theo diện tích nhà bếp
| Tham khảo Các loại tủ bếp phổ biến hiện nay (Gỗ công nghiệp, nhựa, inox304, nhôm, gỗ tự nhiên)
Những kích thước tiêu chuẩn trong bản vẽ tủ bếp
Tủ bếp thiết kế theo yêu cầu được điều chỉnh tối ưu theo mặt bằng thực tế nhưng cần dựa theo theo những kích thước tiêu chuẩn của tủ bếp sau đây:
- Tủ bếp trên Cao 70 – 80cm x Sâu 35cm
- Tủ bếp dưới Cao 81 – 86 – 90cm x Sâu 59cm
- Khoảng cách giữa tủ trên và tủ dưới là 65cm
- Khoảng cách giữa bếp nấu và chậu rửa từ 60cm
- Khoảng cách giữa bàn đảo và tủ bếp từ 90cm đến 120cm
| Tham khảo Kích thước tủ bếp tiêu chuẩn cho người Việt
Bản vẽ tủ bếp phong thủy
Bản vẽ tủ bếp cũng được tính toán và thiết kế theo phong thủy và thể hiện qua:
- Khoảng cách: Khoảng cách tối thiểu giữa bếp nấu và chậu rửa là 60cm, không chỉ để đảm bảo an toàn mà còn tránh xung khắc thủy – hỏa theo phong thủy bếp.
- Hướng bếp: Đặt bếp theo hướng hợp với mệnh của gia chủ để thu hút vượng khí.
- Màu sắc: Lựa chọn màu sắc tủ bếp hợp với mệnh của gia chủ và hài hòa với tổng thể không gian bếp.
- Bố trí: Lưu ý bếp nấu tránh cửa sổ, bàn thờ ông táo nên đặt gần bếp hơn chậu rửa.
